Крепёж для бетонной стены: какой дюбель выдержит картину и как рассчитать нагрузку

Картина падает со стены не из-за плохого гвоздя, а потому что монтажник выбирал крепёж по габаритам рамы, а не по массе сборки и структуре бетона. Нейлоновый дюбель в полнотелом монолите держит десятки килограммов, но тот же пластик выпадает из пустотной плиты под весом школьного постера. Тип анкера выбирают после взвешивания работы с паспарту и стеклом, определения марки бетона и расчёта нагрузки на вырыв. См. также: Вес музейного стекла.

Содержание

• Какой вес картины выдерживает стандартный нейлоновый дюбель в бетоне

• Латунный анкер или химический состав: что выбрать для тяжёлой рамы со стеклом

• Как рассчитать нагрузку на вырыв для конкретной картины

• Диаметр и глубина сверления: таблица соответствий для бетона

• Ошибки монтажа крепежа в бетонную стену под картину

• Алгоритм выбора дюбеля по весу рамы и типу стены

• Частые вопросы о крепеже для картин в бетоне

Главное

• Нейлоновый дюбель диаметром 6 мм удерживает картину весом до 10 кг в полнотелом бетоне марки B25 при установке на глубину 40 мм.

• Для картин тяжелее 15 кг в бетоне используют латунные цанговые анкеры или химические капсулы.

• Нагрузка на вырыв равна массе рамы со стеклом, умноженной на коэффициент запаса прочности 3.

• Под дюбель 6 мм сверлят отверстие диаметром 6 мм на глубину 45 мм.

• Установка дюбеля в рассверленное отверстие снижает нагрузку на вырыв вдвое.

Какой вес картины выдерживает стандартный нейлоновый дюбель в бетоне

Нейлоновый дюбель диаметром 6 мм удерживает картину весом до 10 кг в полнотелом бетоне марки B25 при установке на глубину 40 мм. В пустотной плите перекрытия нагрузка падает до 3-4 кг из-за отсутствия опоры внутри канала. Расчёт ведётся на одну точку крепления.

Производители крепежа Fischer и Sormat указывают предельную нагрузку на вырыв для серий DuoPower и NAT при монтаже в плотном основании. Дюбель 8×60 мм переносит до 15 кг в бетоне B25, а размер 10×80 мм держит около 25 кг. Глубина анкеровки всегда равна длине пластиковой гильзы плюс 10 мм на бур.

Состояние стены напрямую влияет на выбор крепежа: оценка сопоставляет фактические параметры материала с нормативными требованиями проекта или стандарта для определения пригодности конструкции. Старые панельные дома часто имеют бетон B15 с микротрещинами вокруг арматуры. Пластиковый дюбель в такой стене работает на пределе даже при массе рамы 5 кг.

Коэффициент снижения нагрузки для пустотной плиты достигает 0,3-0,4 от паспортного значения для полнотелого бетона. Дюбель 6×40 мм в монолите держит 10 кг, а в зоне пустоты выдерживает только 3-4 кг. Для картин тяжелее 5 кг пластиковая гильза перестаёт быть надёжным решением, и монтажнику приходится выбирать между латунным складным анкером и химическим составом.

Латунный анкер или химический состав: что выбрать для тяжёлой рамы со стеклом

Для картин тяжелее 15 кг в бетоне используют латунные цанговые анкеры или химические капсулы. Латунный анкер Mungo MHA 8 держит до 25 кг на вырыв в бетоне B25. Химический крепёж распределяет напряжение по всей глубине сверления и подходит для рыхлого старого бетона.

Латунная цанга Sormat MSA 8 работает по принципу распора: конус втягивается внутрь гильзы, гильза расширяется и прижимается к стенкам отверстия. В плотном бетоне марки B25 такая точка крепления выдерживает статическую нагрузку до 20 кг на вырыв. В более слабом бетоне марки B15 несущая способность падает примерно на треть из-за хрупкости стенок вокруг зоны расширения. Рама с антибликовым стеклом формата 60×80 см весит от 8 до 12 кг, поэтому для форматов крупнее метра по большей стороне одной латунной цанги недостаточно.

Химическая капсула Fischer FIS V или двухкомпонентный состав Sormat KEM заполняет поры основания и твердеет без внутреннего давления на стенки отверстия. Такой принцип работы делает химический анкер единственным надёжным вариантом для старых бетонных стен с трещинами. СП 13-102-2003 регламентирует порядок обследования несущих строительных конструкций, включая оценку фактической несущей способности основания. При сомнениях в прочности стены осмотр выявляет скрытые дефекты до начала монтажа крепежа.

Для большинства домашних картин весом от 10 до 15 кг латунного анкера диаметром 8 мм хватает с запасом. Переплата за химию оправдана только при работе с пустотными плитами перекрытия, где бур попадает в полость и механическому крепежу не за что цепляться.

Тип крепежа	Размер	Цена за штуку, руб.
Нейлоновый дюбель	8×60 мм	15–25
Латунный анкер	8×30 мм	70–110
Химическая капсула	12×80 мм	220–350

Латунный анкер обходится дешевле химического состава и не требует пистолета для выдавливания смеси. Для развески пяти работ среднего формата комплект латунных цанг стоит около 500 рублей, тогда как набор химических ампул обойдётся в 1500 рублей. Экономия на крепеже теряет смысл, если стена разрушается под нагрузкой и картина падает на пол.

Выбор типа анкера даёт только половину ответа. Чтобы крепёж не вырвало из стены, нужно точно знать усилие, которое рама передаёт на точку подвеса. Следующий шаг: рассчитать нагрузку на вырыв для конкретной картины с учётом коэффициента запаса прочности.

Как рассчитать нагрузку на вырыв для конкретной картины

Нагрузка на вырыв равна массе рамы со стеклом, умноженной на коэффициент запаса прочности 3. Для картины весом 8 кг расчётная нагрузка составляет 24 кгс. Выбранный дюбель должен иметь паспортную нагрузку на вырыв в данном типе бетона выше этого значения.

Коэффициент запаса прочности 3 компенсирует неравномерность структуры бетона вокруг отверстия и возможные микротрещины от сверления. Производители крепежа Fischer и Sormat рекомендуют множитель от 2,5 до 4 для статических нагрузок в жилых помещениях. Тройка остаётся надёжным ориентиром для домашней развески без вибраций и ударов.

Сначала точно взвесьте собранную раму. Картина размером 60×80 см в деревянном багете весит около 2,5 кг. Вес музейного стекла толщиной 2 мм для такого формата добавляет примерно 2,4 кг. Задник из оргалита и подрамник дают ещё 1 кг. Итоговая масса сборки достигает 6 кг. Умножение на коэффициент 3 даёт расчётную нагрузку 18 кгс. Дюбель подбирается по каталогу так, чтобы паспортное усилие на вырыв из бетона нужной марки превышало 18 кгс.

Угол наклона подвесного троса меняет вектор силы. Трос, натянутый под углом 30 градусов к стене, увеличивает нагрузку на вырыв вдвое по сравнению с плотным прилеганием петли к крюку. Расчётная формула принимает вид: масса × коэффициент запаса × (1 / sin угла между тросом и плоскостью стены).

Расчётная нагрузка определяет диаметр и длину крепежа, а точные параметры отверстия зависят от выбранного размера дюбеля. Диаметр бура и глубину сверления под конкретный типоразмер выбирают по полученной цифре в килограммах.

Диаметр и глубина сверления: таблица соответствий для бетона

Под дюбель 6 мм сверлят отверстие диаметром 6 мм на глубину 45 мм. Под дюбель 8 мм нужен бур 8 мм и глубина 65 мм. Лишние 5 мм сверх длины дюбеля оставляют пространство для пыли. Сверление перфоратором в режиме удара обязательно для бетона B25.

Диаметр дюбеля, мм	Диаметр бура, мм	Длина дюбеля, мм	Глубина сверления, мм	Момент затяжки, Н·м
6	6	40	45	4
8	8	60	65	8
10	10	80	85	15

Бур с четырёхгранным наконечником из твёрдого сплава режет бетон чище, чем двухгранный. Двухгранный наконечник чаще уводит канал в сторону при встрече с крупным заполнителем. Хвостовик SDS-plus фиксируется в патроне перфоратора без ключа и передаёт ударное усилие напрямую на коронку.

Малярный скотч, наклеенный крест-накрест на точку разметки, удерживает краску от растрескивания при старте сверла. Бумажная лента не заменяет предварительное засверливание без удара, но снижает риск сколов на глянцевых поверхностях. Пыль из канала выдувают резиновой грушей или пылесосом перед установкой дюбеля. Забитая пылью лунка сокращает рабочую длину распорной зоны и снижает фактическую несущую способность точки крепления. Точные размеры бура и чистый канал не спасут картину от падения, если монтажник проигнорирует типичные ошибки установки крепежа в бетонную стену.

Ошибки монтажа крепежа в бетонную стену под картину

Установка дюбеля в рассверленное отверстие снижает нагрузку на вырыв вдвое. Использование гипсовой шпатлёвки вместо ремонтного состава для бетона приводит к выпадению крепежа через несколько месяцев. Забивание пластикового дюбеля молотком без предварительной очистки канала от пыли уменьшает трение.

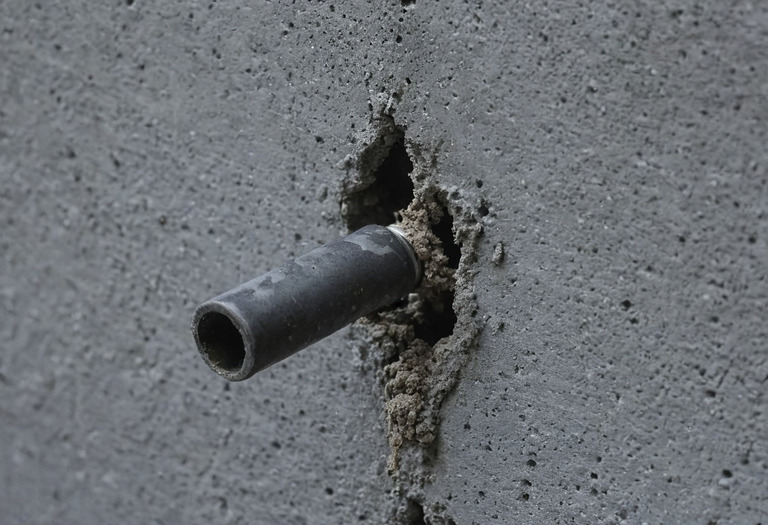

Увеличение диаметра отверстия на 1-2 мм сверх номинала бура лишает нейлоновые распорные лепестки точки опоры. Дюбель проворачивается при закручивании самореза и не раскрывается до проектного усилия. Бетонная пыль, оставшаяся после сверления, работает как сухая смазка между стенкой канала и пластиком. Пылесос или ручной ёршик удаляют мелкую фракцию перед установкой.

Гипсовая шпатлёвка разрушается от перепадов влажности и не держит статическую нагрузку рамы. Для восстановления разбитого отверстия применяют цементные безусадочные составы или двухкомпонентные эпоксидные анкеры. Цементный раствор набирает прочность за сутки, эпоксидная смола полимеризуется за 30-40 минут при комнатной температуре.

Рыхлый бетон с крупными кавернами не удерживает точечный крепёж даже после ремонта. В такой ситуации галерейная рельса как альтернатива сверлению переносит вес картины на потолочное перекрытие. Знание типичных ошибок помогает избежать повторного монтажа: порядок выбора дюбеля задают вес рамы и тип стены.

Алгоритм выбора дюбеля по весу рамы и типу стены

Выбор крепежа начинается с взвешивания картины вместе с рамой и стеклом. Затем определяют тип стены, простукивая поверхность на наличие пустот. Третий шаг сводится к поиску в таблице производителя дюбеля с паспортной нагрузкой, превышающей итоговый вес с коэффициентом 3. Четвёртый шаг состоит в сверлении отверстия точно по указанной глубине.

1. Взвесьте картину на бытовых весах с учётом багета, подрамника и остекления.

2. Определите материал стены: глухой звук при ударе указывает на полнотелый бетон, звонкий отклик сигнализирует о пустотах в плите перекрытия.

3. Для картин тяжелее 15 кг применяйте правило двух точек для тяжёлых работ, распределяя нагрузку между двумя анкерами.

Вес картины	Полнотелый бетон B25	Пустотная плита или бетон B15
До 5 кг	Нейлоновый дюбель 6×40	Дюбель для пустотных оснований 6×40
5–15 кг	Нейлоновый дюбель 8×60	Латунный анкер MSA 8×30
15–30 кг	Латунный анкер MSA 10×40	Химическая капсула M10
Свыше 30 кг	Химическая капсула M12	Химическая капсула M12 плюс потолочная подвесная система

Цены на крепёж указаны как ориентир на 2026 год. Нейлоновый дюбель 6×40 стоит 15–25 рублей за штуку, латунный анкер 8×30 обходится в 70–120 рублей, химическая капсула M10 продаётся за 250–400 рублей. Выбирайте крепёж не по внешнему виду рамы, а по массе готовой работы и структуре стены: рассчитайте нагрузку перед покупкой расходников.
