Трековая система для домашней галереи: расчёт светильников и мощности

Производитель трековой системы даёт длину шинопровода и мощность блока питания, а совпадение шага светильников с шагом развески и снижение потока до музейного уровня остаются на стороне того, кто вешает работы. Ниже расчёт по четырём величинам: диаметр пятна, световой поток, мощность блока и бюджет на стену 4 м.

Что трековая система даёт стене с картинами

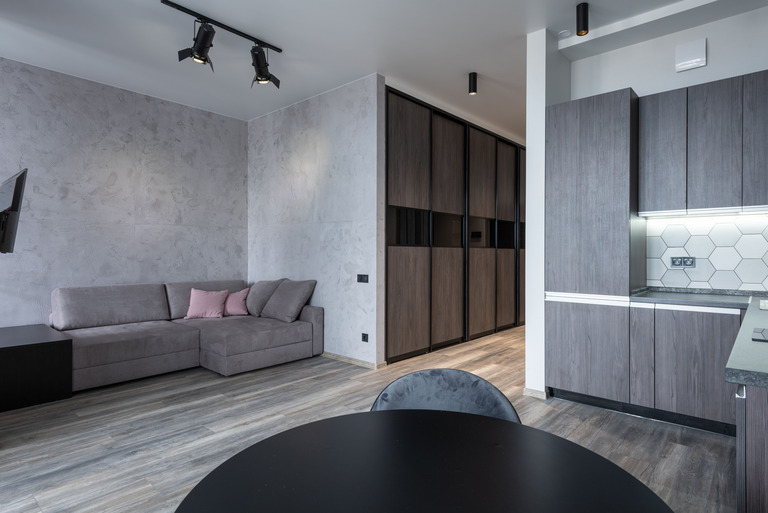

Трековая система даёт стене с картинами два свойства, которых нет у отдельного светильника: подвижность и одну точку питания. Светильник переезжает вдоль шинопровода за секунды без нового отверстия, а весь ряд спотов кормится от одного ввода кабеля.

Ограничение у трека тоже одно и жёсткое. Трек висит на потолке под фиксированным выносом от стены, поэтому угол падения задаётся положением шинопровода, а не поворотом отдельной лампы. Отступ шинопровода от стены рассчитывают под правило 30 градусов до монтажа, и порядок расчёта разобран в материале про угол подсветки картины.

Трек не окупается на одной работе: картина над комодом обслуживается рамочным светильником дешевле, а трек начинает выигрывать с трёх работ на стене.

Какой шаг светильников держать под шаг развески

Шаг светильников на треке привязывают не к длине шинопровода, а к центрам работ: один спот на одну работу, если пятно уже работы, и один спот на две соседние, если пятно перекрывает обе. Диаметр пятна считается по формуле D = 2 × d × tg(θ/2), где d это расстояние от светильника до центра работы по оси луча, а θ это паспортный угол луча.

Диаметр светового пятна в метрах по углу луча и выносу светильника, расчёт по формуле D = 2 × d × tg(θ/2)

Вынос по оси луча	Угол 15°	Угол 24°	Угол 36°	Угол 60°
1,2 м	0,32 м	0,51 м	0,78 м	1,39 м
1,8 м	0,47 м	0,77 м	1,17 м	2,08 м
2,4 м	0,63 м	1,02 м	1,56 м	2,77 м

Пятно на стене не круглое, а вытянутое: луч под углом 30 градусов к нормали растягивает его по вертикали в 1/cos 30°, примерно в 1,15 раза, и верхняя половина работы получает больше света.

Рабочее правило шага: диаметр пятна перекрывает большую сторону работы с запасом 10–15 процентов, а центр спота стоит строго над центром работы. Для галерейной стены из шести работ с шагом 60 см между центрами правило даёт шесть спотов с углом 24 градуса при выносе 1,8 м, а не три спота с широким лучом.

Сколько люменов нужно на формат 50×70

Нужный световой поток спота считается от целевой освещённости на работе, а не от площади комнаты. Формула для конического луча: Φ = E × d² × Ω / cos α, где Ω = 2π(1 − cos(θ/2)) это телесный угол луча в стерадианах, E это целевая освещённость в люксах, d это вынос в метрах, α это угол падения на стену.

Рабочий расчёт для масла на холсте 50×70 см. Целевая освещённость 150 лк, вынос 1,5 м, угол луча 24 градуса (Ω = 0,137 ср), угол падения 30 градусов. Подстановка даёт Φ = 150 × 2,25 × 0,137 / 0,866 = 53 лм. Для графики и акварели при целевой освещённости 50 лк то же уравнение даёт 18 лм.

Серийный магнитный спот на 8–12 Вт выдаёт 500–900 лм. Обратный расчёт для спота на 600 лм при тех же условиях даёт около 1700 лк на поверхности работы, то есть примерно в одиннадцать раз выше музейного ориентира для масла и в тридцать четыре раза выше ориентира для акварели. Расчёт идёт по среднему по пятну, а в центре луча получится ещё больше.

Отсюда вывод, меняющий список покупок: диммирование в системе для картин не опция, а обязательная часть, и спот должен уходить примерно до 10 процентов потока без мерцания. Спот с меньшим паспортным потоком, работающий на 40 процентах, честнее мощного спота, задушенного до 8 процентов. Накопленная доза в люкс-часах и приём ротации работ разобраны в материале про люксы, музейные нормы и выцветание.

Что смотреть в паспорте спота, кроме люменов

Паспорт трекового светильника для картин читают по четырём строкам, и световой поток стоит в списке не первым. Индекс цветопередачи ниже 90 сдвигает красные пигменты, а глубина диммирования решает, попадёте ли вы в музейный уровень освещённости вообще.

Индекс цветопередачи CRI и показатель R9

Для живописи берут светильники с CRI не ниже 90 и отдельно смотрят R9, отвечающий за насыщенные красные. Спот с CRI 80 гасит краплак и кармин заметно для глаза; выбор ламп по CRI и цветовой температуре разобран в материале про лампы, которые не врут в цвете.

Угол луча

Угол 24 градуса перекрывает работу шириной до 0,77 м при выносе 1,8 м; угол 60 градусов при том же выносе даёт пятно 2,08 м и заливает соседние работы вместе со стеной.

Глубина и тип диммирования

Для картин нужен диапазон примерно до 10 процентов потока без мерцания и без ухода цветовой температуры. Тип управления (кнопка на светильнике, пульт, диммируемый блок питания) определяет, придётся ли лезть под потолок ради каждой настройки.

Цветовая температура

Диапазон 2700–3000 К подходит тёплой живописи и золочёному багету, 3500–4000 К уместнее для холодной графики. Все споты одного трека берут одной температуры, иначе разнобой виден глазом.

Как считать блок питания и длину ветви магнитного трека

Магнитная система работает на низком постоянном напряжении, чаще всего 48 В, и требует отдельного блока питания, который считают по сумме мощностей всех светильников ветви. Рабочее правило: запас блока около 20 процентов к суммарной мощности, потому что постоянная работа на предельном номинале сокращает срок службы конденсаторов внутри блока.

Расчёт для стены 4 м с шестью спотами по 10 Вт даёт суммарные 60 Вт и блок на 75–100 Вт. Корпус блока на 100 Вт по габаритам сопоставим с ладонью и требует вентилируемого места, чаще всего над подвесным потолком или в шкафу рядом.

Предельную длину ветви от одного ввода питания задаёт паспорт конкретной системы, и брать её из общего правила нельзя: падение напряжения на шине зависит от сечения токопроводящих дорожек. Признак превышения простой: дальний спот на длинной ветви светит заметно слабее ближнего при одинаковой настройке.

Что закладывают в ремонт, а что ставится на готовый потолок

Встраиваемый трек в один уровень с потолком закладывают на этапе ремонта: он требует ниши в гипсокартоне или теневого профиля по всей длине и места под блок питания за плоскостью потолка. Накладной и подвесной трек ставится на готовый потолок и требует только точки ввода питания.

Что закладывают заранее:

1. Линию шинопровода с отступом от стены, рассчитанным под угол 30 градусов при планируемой высоте центра работ.
2. Нишу или теневой профиль под встраиваемый трек с расчётом глубины по высоте профиля.
3. Вывод кабеля в торце линии, место под блок питания с вентиляцией и отдельную управляемую линию, чтобы свет для картин не зависел от общего освещения.
4. Усиление гипсокартонного потолка закладной доской, если трек подвесной.

На готовом потолке ставят накладной шинопровод на дюбелях в бетон, подвесной трек на тросах, блок питания в шкафу рядом со стеной и кабель в декоративном коробе вдоль плинтуса.

Сколько стоит трек на стену 4 метра осенью 2026 года

Бюджет трековой системы складывается из четырёх позиций: шинопровод по метрам, светильники по штукам, блок питания и мелочь вроде коннекторов и ввода питания. Магнитная система 48 В обходится примерно вдвое дороже системы 220 В при том же числе светильников.

Ориентир цен на трековую систему для стены 4 м, магазины Москвы и Петербурга, осень 2026 года. Ориентир, не прайс

Позиция	Магнитная система 48 В	Трековая система 220 В
Шинопровод, за 1 погонный метр	2 500–5 000 ₽	700–1 800 ₽
Светильник 8–12 Вт с диммированием	2 000–5 000 ₽ за штуку	1 500–4 000 ₽ за штуку
Блок питания 75–150 Вт	3 500–8 000 ₽	не требуется
Коннекторы, заглушки, ввод питания	1 000–3 000 ₽ на стену	500–1 500 ₽ на стену
Итог на 4 м с четырьмя светильниками	25 000–50 000 ₽	10 000–25 000 ₽

Разброс внутри каждой строки кратный и зависит от бренда и от того, диммируется ли светильник на самом деле. Цифры даны как порядок величины по розничным предложениям светотехнических магазинов Москвы и Петербурга на осень 2026 года, а не как прайс: перед покупкой цену проверяют по конкретной модели.

Для сравнения бюджетов полезно держать в голове стоимость оформления самих работ: багетный заказ на четыре работы формата 50×70 со стеклом сопоставим по деньгам с магнитным треком на ту же стену, и порядок цен по мастерским разобран в материале про стоимость оформления в багет.

Порядок расчёта трека на конкретную стену

Расчёт ведут в шесть шагов, и первые два делают до похода в магазин:

1. Отметьте центры будущих работ малярным скотчем и запишите высоту центра от пола, обычно 145–152 см, и ширину каждой работы.
2. Посчитайте отступ шинопровода от стены под угол 30 градусов к вертикали от центра работы: при высоте потолка 2,7 м и центре работы на 150 см отступ получается около 68 см.
3. Найдите вынос по оси луча как расстояние от точки на потолке до центра работы; для отступа 68 см и перепада высот 120 см вынос равен примерно 1,38 м.
4. Выберите угол луча по таблице диаметров так, чтобы пятно перекрывало ширину работы с запасом 10–15 процентов.
5. Посчитайте нужный поток по формуле Φ = E × d² × Ω / cos α под целевую освещённость 150 лк для масла или 50 лк для графики и убедитесь, что выбранный спот диммируется до нужной доли.
6. Сложите мощности светильников, добавьте 20 процентов и подберите блок питания; проверьте по паспорту системы предельную длину ветви от одного ввода.

Последняя проверка идёт уже после монтажа и до окончательной затяжки поворотных узлов. Включите трек вечером, встаньте на реальном расстоянии просмотра и проверьте стекло каждой работы: узкий луч даёт точечный блик, который выглядит хуже равномерной засветки от окна. Блик убирают поворотом спота на пару градусов или сменой остекления на антиотражающее, и цифры отражения по типам стекла разобраны в материале про антибликовое и музейное стекло. Масло и акрил на холсте зеркального блика не дают вовсе, а боковой луч трека раскрывает фактуру мазка, что разобрано в материале про холст на подрамнике.
